Q: Quelle est la différence entre un MCC et un TGBT ?

Le TGBT (Tableau Général Basse Tension) distribue l’énergie à l’échelle d’un site : il reçoit la puissance du transformateur et la répartit vers les départs. Le MCC (Motor Control Center) regroupe les départs-moteurs d’un process : protection, commande et variation de vitesse de chaque moteur. Les deux relèvent de la norme IEC 61439.

Q: Que signifient les formes 2 et 3 de la norme IEC 61439 ?

Les formes décrivent le degré de séparation interne d’un ensemble : forme 1 sans séparation, forme 2 séparation des jeux de barres et forme 3 séparation des unités fonctionnelles entre elles. Plus la forme est élevée, plus l’exploitation et la maintenance sous tension partielle sont sûres.

Q: Réalisez-vous les études et les notes de calcul électriques ?

Oui. Le bureau d’études SIMEF Industrie réalise les schémas électriques et les notes de calcul (dimensionnement des câbles, protections, jeux de barres) conformément aux normes en vigueur, en amont de la fabrication. Ces livrables sont remis avec le dossier de l’ensemble.

Question 1

Quelle est la différence entre un MCC et un TGBT ?

Accepted Answer

Le TGBT (Tableau Général Basse Tension) distribue l&rsquo;énergie à l&rsquo;échelle d&rsquo;un site : il reçoit la puissance du transformateur et la répartit vers les départs. Le MCC (Motor Control Center) regroupe les départs-moteurs d&rsquo;un process : protection, commande et variation de vitesse de chaque moteur. Les deux relèvent de la norme IEC 61439.

Question 2

Que signifient les formes 2 et 3 de la norme IEC 61439 ?

Accepted Answer

Les formes décrivent le degré de séparation interne d&rsquo;un ensemble : forme 1 sans séparation, forme 2 séparation des jeux de barres et forme 3 séparation des unités fonctionnelles entre elles. Plus la forme est élevée, plus l&rsquo;exploitation et la maintenance sous tension partielle sont sûres.

Question 3

Qu'est-ce qu'un essai FAT et un essai SAT ?

Accepted Answer

Le FAT (Factory Acceptance Test) est la recette en usine : l&rsquo;ensemble est testé sur plateforme chez le fabricant, en présence du client, avant expédition. Le SAT (Site Acceptance Test) est la recette sur site, après installation et raccordement. SIMEF Industrie réalise les essais individuels de série et les FAT sur ses ensembles avant livraison.

Question 4

Quelle différence entre une zone ATEX 2 et une zone ATEX 22 ?

Accepted Answer

La zone 2 concerne les atmosphères explosives dues à des gaz ou vapeurs, peu probables en fonctionnement normal ; la zone 22 est son équivalent pour les poussières combustibles. Dans les deux cas, un matériel de catégorie 3 (3G pour les gaz, 3D pour les poussières) au sens de la directive 2014/34/UE est requis.

Question 5

Qu'est-ce qu'une armoire IRVE HPC ?

Accepted Answer

HPC (High Power Charging) désigne la recharge à haute puissance, typiquement au-delà de 150 kW en courant continu. Une armoire IRVE HPC centralise la conversion et la distribution de puissance pour alimenter plusieurs points de charge rapides, avec la protection, la supervision et le refroidissement associés.

Question 6

Qu'est-ce qu'un shelter photovoltaïque ?

Accepted Answer

Un shelter photovoltaïque est un local technique préfabriqué et pré-équipé en atelier (onduleurs, distribution AC/DC, auxiliaires, supervision), livré prêt à raccorder sur une centrale solaire. Il réduit fortement le temps de montage et de mise en service sur site, car l&rsquo;ensemble arrive câblé et testé.

Question 7

SIMEF Industrie travaille-t-elle en marque blanche (OEM) ?

Accepted Answer

Oui. SIMEF Industrie fabrique des sous-ensembles et produits finis pour le compte de constructeurs et d&rsquo;intégrateurs, sous leur marque : études, prototypage, industrialisation, fabrication en série et logistique. La confidentialité et la traçabilité sont contractualisées.

Question 8

Réalisez-vous les études et les notes de calcul électriques ?

Accepted Answer

Oui. Le bureau d&rsquo;études SIMEF Industrie réalise les schémas électriques et les notes de calcul (dimensionnement des câbles, protections, jeux de barres) conformément aux normes en vigueur, en amont de la fabrication. Ces livrables sont remis avec le dossier de l&rsquo;ensemble.

Découpe laser 2D/3D de coffrets, armoires et tubes

Nos prestations

Pourquoi choisir SIMEF Industrie ?

En images

Guides techniques liés

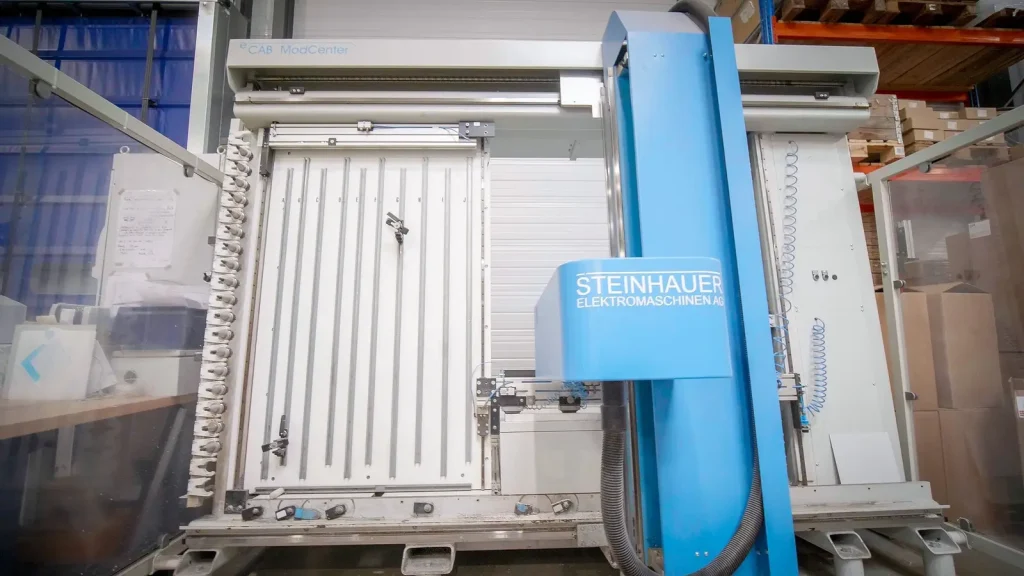

La découpe 2D, une solution rapide et économique pour vos coffrets et platines électriques

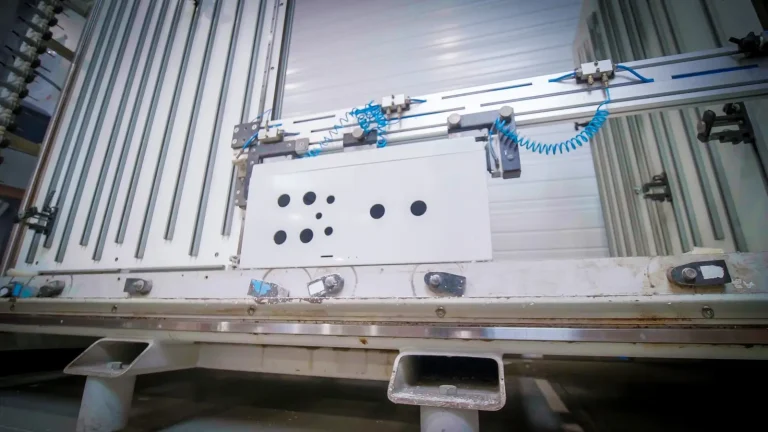

Coffrets et platines électriques sur mesure : l’importance de la tôlerie industrielle

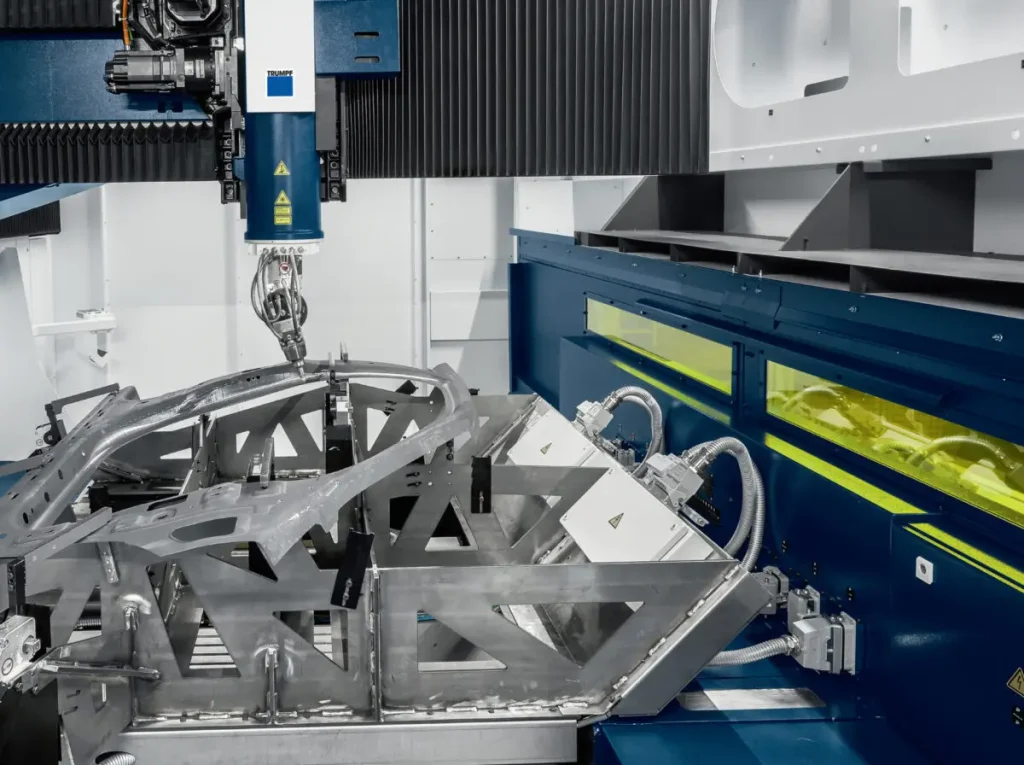

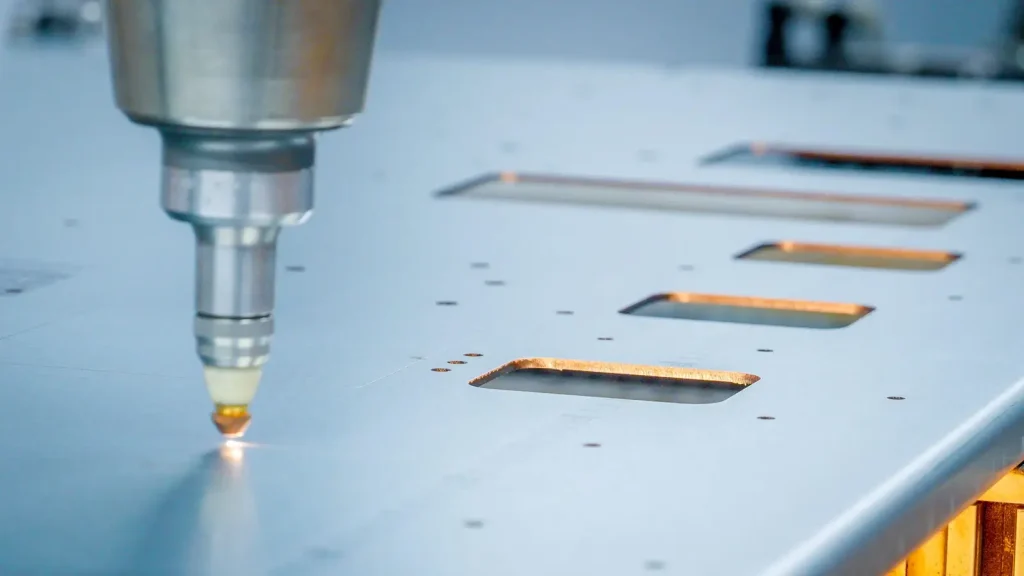

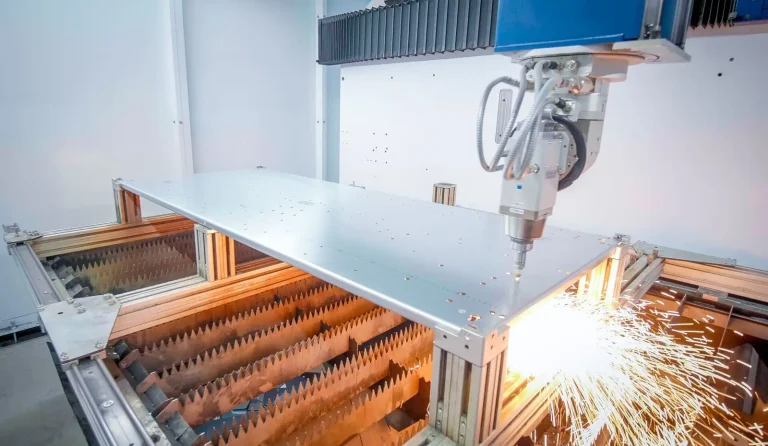

Découpe laser 3D pour armoires électriques industrielles : un atout majeur
